Individuali stiklo vitrina pagal užsakymą paprastai reiškia vieną konstrukciją. Šiame projekte jų buvo keturios itin didelės — trys vitrinos net 4 m pločio ir 3 metrų aukščio bei ir viena mažesnė, kurios plotis 2 metrai, o aukštis tie patys 3 metrai. Suklijavus visus stiklus buvo suformuota 168 atskirų langelių sistema lėktuvų modeliukų kolekcijai saugoti. Bendras suklijuotas stiklas sveria apie 2,5 tonos. Tai viešai prieinama ekspozicija Vilniuje, todėl konstrukcija turėjo atlaikyti ne tik eksponatų svorį, bet ir kasdienį lankytojų srautą — dešimtmečiais, ne sezonais.
Užduotis: vieša ekspozicija, kurioje kolekcija matoma be kompromisų
Objektą valdanti įmonė laiko ekspoziciją atvira — tai reiškia aukštesnius reikalavimus nei privačiam interjerui: konstrukcija turi būti ne tik vizualiai švari, bet ir ilgaamžė, saugi bei atspari nuolatiniam naudojimui. Sprendimas — atviros stiklinės lentynos be rėmų ir durelių, kad visas dėmesys liktų prie eksponatų, o ne prie baldo.
Mūsų vaidmuo: nuo techninio brėžinio iki montavimo
Pačios vitrinos koncepciją ir dizainą pateikė užsakovas. Mūsų darbas prasidėjo ten, kur baigiasi architektūrinis projektas — nuo techninių ir gamybinių brėžinių — ir tęsėsi per visą gamybos bei montavimo procesą iki galutinio rezultato vietoje.
Keturios vitrinos, 168 langeliai, 2,5 tonos stiklo

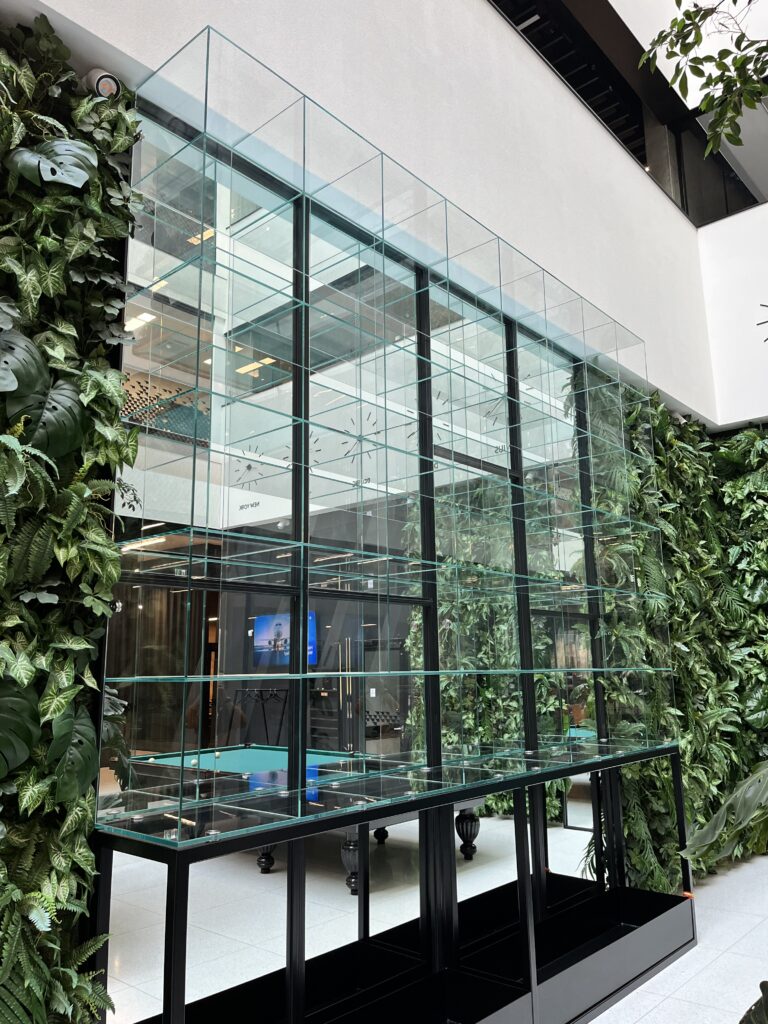

Suprojektavome ir tiesiogiai eksponavimo vietoje suklijavome keturias stiklo konstrukcijas: tris — 4000 × 3000 mm, ir vieną mažesnę — 2000 × 3000 mm, visų gylis 500 mm. Konstrukcijai naudotas 10 mm storio stiklas, atskiroms detalėms — 15 mm.
168 langeliai vienoje sistemoje

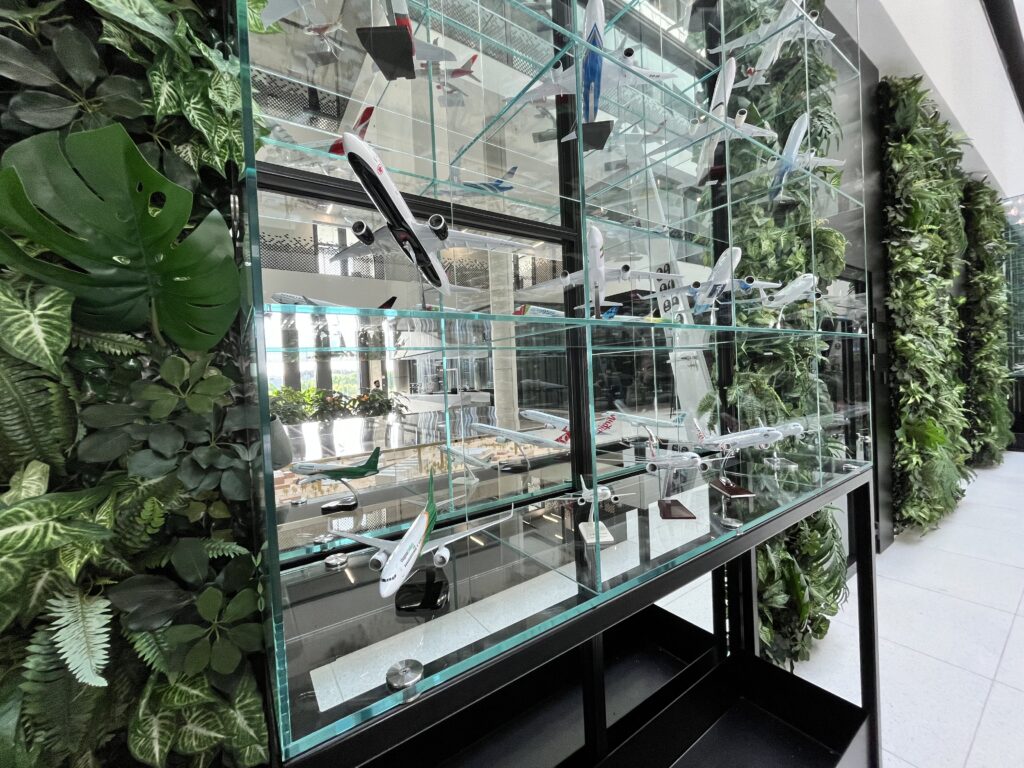

Konstrukcija klijuota aukštais: pirmiausia montuojamos vertikalios stiklo detalės, tada ant jų klijuojama horizontali lentyna — taip, aukštas po aukšto, susiformuoja 168 atskiri langeliai, skirti kiekvienam modeliukui. Iš viso tai sudaro apie 200 metrų suklijuotos stiklo briaunos — kiekviena jungtis atlikta rankomis, tiksliai eksponavimo vietoje.
Tvirtinimas, kuris išlaiko tokio ploto konstrukciją stabilią
Stiklinių lentynų dugnas priveržtas nerūdijančio plieno laikikliais prie metalinės konstrukcijos apačioje ir prie sienos aukštai — taip, kad visa sistema liktų stabili, nelinguotų ir atlaikytų tiek eksponatų svorį, tiek ilgalaikį naudojimą viešoje erdvėje.
Montavimas 4,25 metro aukštyje
Vitrinos viršus siekė 4,25 m nuo grindų, todėl klijavimas vyko nuo pakeliamų stelažų, o ne nuo įprastų kopėčių ar platformos prie sienos. Kiekviena vertikali ir horizontali detalė keliama ir pozicionuojama atskirai, prieš klijuojant — aukštas po aukšto, kol susiformuoja visi 168 langeliai.
Stiklo svoris tapo iššūkiu ne tik montavimo, bet ir logistikos etape — kilnojant lentynų stiklus iš pastato prieigų į montavimo vietą, dėl krovinio masės užstrigo net 1000 kg keliamosios galios liftas. 2,5 tonos stiklo per pastato koridorius nekeliauja taip lengvai, kaip skamba popieriuje.
Tikslumas, kurio reikalauja tokio dydžio konstrukcija
Tokio masto sistemai leistina paklaida buvo vos 1–2 mm — reikalavimas, kurį klijuojant aukštas po aukšto, per visus 168 langelius, išlaikyti sudėtinga net su patyrusia komanda. Baigus visus klijavimo darbus, nuo projektinio brėžinio nenukrypta daugiau nei 2 mm. Visai konstrukcijai suklijuoti prireikė apie dviejų savaičių darbo.
Pabaigai
Jei šis projektas ir turi silpnąją vietą, tai ne stiklas ir ne tikslumas — tai ateities valymo grafikas. Keturios mega dydžio vitrinos be durelių, 168 atviri langeliai ir nė vieno rėmo, už kurio galima būtų pasislėpti nuo dulkių šluostės — objekto priežiūros komandai linkime kantrybės.
Projekto sudėtingumas
★★★★★ labai aukštas
Išskirtinis projektas, tiek savo dydžiu, tiek transportavimo ir montavimo iššūkiais.
Detalės
| Parametras | Reikšmė |
|---|---|
| Vitrinos | Iš viso 4 vitrinos” |
| 3 vnt. 4000 × 3000 x 500 mm dydžio; | |
| 1 vnt. 2000 × 3000 x 500 mm dydžio | |
| Gylis (visos vitrinos) | 500 mm |
| Lentynėlių skaičius | 168 |
| Stiklo storis | 10 mm (atskiros detalės — 15 mm) |
| Briaunos apdirbimas | Stačia briauna |
| Bendras stiklo svoris | ~2,5 tonos (2500 kg) |
| Suklijuota stiklo briauna | ~200 m |
| Montavimo aukštis | iki 4,25 m |
| Leistina paklaida / faktinė paklaida | 1–2 mm / iki 2 mm |
| Darbo trukmė | ~2 savaitės |
| Gamyba ir montavimas | Stikleris.lt, Lietuva |
| Objektas | Vieša ekspozicija, Vilnius |
